Sistema de Urodinamia - Características Generales
Sistema Computarizado de Urodinamia de nueve canales de adquisición , a saber:
Presión Vesical
Presión Abdominal
Presión de Detrusor
Flujo de Micción
Volumen de Micción
Volumen de Perfusión
Electromiografía Perineal
Presión Uretral
Flujo de Perfusión
Programación total del tipo de estudio con la selección de parámetros, orden y color de los mismos permitiendo la realización de todos los tipos de estudios urodinámicos:
Flujometría
Flujometría con Electromiografía
Flujo – Presión
Urodinamia
Urodinamia con Electromiografía
Cistometría
Cálculo automático de todos los resultados.
Ficha del paciente con campos de llenado automático personalizado para agilizar el ingreso de los datos del paciente.
Posibilidad de fijar las condiciones del estudio con campos adecuados para la posición del paciente, medio de infusión utilizado, temperatura del medio de infusión, tipo de catéter utilizado, etc.
Informe del profesional con la posibilidad de generar informes tipo para agilizar la tarea del profesional urodinamista y posibilidad de generar Historia Clínica del Paciente.
Guardado automático de los estudios en forma preventiva.
Potente base de datos que permite listar, editar e imprimir los estudios por nombre, fecha, tipo, patología, edad, sexo, etc.
Quince nomogramas (detallados en las características principales de cada software)
Clasificación Purr, Lienal Purr y Pampf.
Impresión del estudio personalizada, con la incorporación del logotipo de la Institución.
Transductor gravimétrico de volumen para exactitud en la determinación del volumen infundido
Canal de electromiografía de alta ganancia y bajo ruido
Filtro de línea incluido (Notch)
Salida de señal integrada (BW 10 Hz).
Funcionamiento con electrodos de superficie o aguja.
Programas independientes para la realización de estudios de uroflujometría y Urodinamias con prestaciones adecuadas para cada caso.
Bomba de Infusión Peristáltica controlada por computadora de alta precisión con flujo selectable entre 0 y 180 ml / min con presiones entre 0 y 200 cm H20. Detención automática de la bomba en caso de superar una presión prefijada por un tiempo determinado.
Características específicas del Software de urodinamia “ECUD 10.5 “
Nueve canales de adquisición. Parámetros a medir: Pves, Pabd, Pdet, flujo de micción, volumen de micción, volumen de perfusión, emg perineal, Pura , Flujo de Perfusión.
Programación total del tipo de estudio, con la selección de parámetros, orden y color de los mismos.
Etapa de monitoreo, previa a la realización del estudio, para verificar el correcto funcionamiento de los sensores.
Posibilidad de puesta a cero o a un valor determinado de los canales de presión en forma individual o conjunta durante el monitoreo o realización del estudio. Función de ecualización y compensación electrónica de altura de transductores que hace innecesario el desplazamiento de los mismos.
Posibilidad de incluir marcas durante la realización del estudio o post proceso. Funciones de borrar, mover y renombrar. Función de remoción de artefactos y partes del estudio no significativas.
Posibilidad de visualización post proceso de todo el estudio o una determinada sección del estudio en forma dinámica en Tiempo Real reproduciendo la evolución de todos los parámetros en forma idéntica a la evolución que se observó durante la realización
Funciones de ZOOM y SCAN para el análisis detallado de particularidades del trazado.
Cálculo automático de todos los resultados.
Ficha del paciente, condiciones del estudio, lista de eventos (información de los parámetros urodinámicos para cada evento marcado), informe del profesional e historia clínica.
Potente base de datos que permite listar y editar los estudios por nombre, fecha, tipo, patología, edad, sexo, etc.
Quince nomogramas: Bristol, Liverpool (Masc. > de 50 años), Liverpool (Masc. < de 50 años), Liverpool Femenino, Drach, Gierup Masculino, Gierup Femenino, ICS (Ex Abrams-Griffits), Schafer, Compliance, Leak Point Pressure, Blaivas-Groutz, Chess, Siroky y Ura.
Clasificación Purr, Lienal Purr y Pampf.
Posibidad de exportación de estudios a PDF.
Confirmación mediante mensajes hablados de las órdenes impartidas.
Impresión del estudio personalizada, con la incorporación del logotipo de la Institución.
Posibilidad de imprimir todo el estudio en un único folio independientemente de la longitud del estudio.
Posibilidad de imprimir una determinada sección del estudio en forma independiente.
Infusión controlada por Bomba Peristáltica de alta precisión con flujo selectable entre 0 1 180 ml / min . Detención automática de la bomba en caso de superar una presión prefijada por un tiempo determinado.
Características específicas del Software de Uroflujometría “ACE 7”
Arranque y/o parada del estudio en forma automática o manual: evita la presencia del profesional urodinamista durante la realización del estudio. Tiempo de parada programable.
Rutina de calibración para verificar el correcto funcionamiento del equipo.
Función de auto cero.
Posibilidad de incluir marcas durante la realización del estudio o post proceso. Funciones de borrar, mover y renombrar marcas.
Funciones de ZOOM y SCAN.
Cálculo automático de todos los resultados.
Ficha del paciente, condiciones del estudio, informe del profesional e historia clínica.
Potente base de datos que permite listar y editar los estudios por nombre, fecha o tipo.
Siete nomogramas: Liverpool Masculino mayor de 50 años, Liverpool Masculino menor de 50 años, Liverpool Femenino, Bristol, Drach, Gierup Masculino y Gierup Femenino.
Posibilidad de comparación simultánea de estudios (hasta nueve), con reportes estadísticos y nomogramas comparativos.
Inclusión del Score Prostático e Índice de Calidad de Vida relacionado a los hábitos miccionales.
Impresión del estudio personalizada, con la incorporación del logotipo de la Institución.
Posibilidad de selección de las partes del estudio a imprimir.
Posibidad de exportación de estudios a PDF.

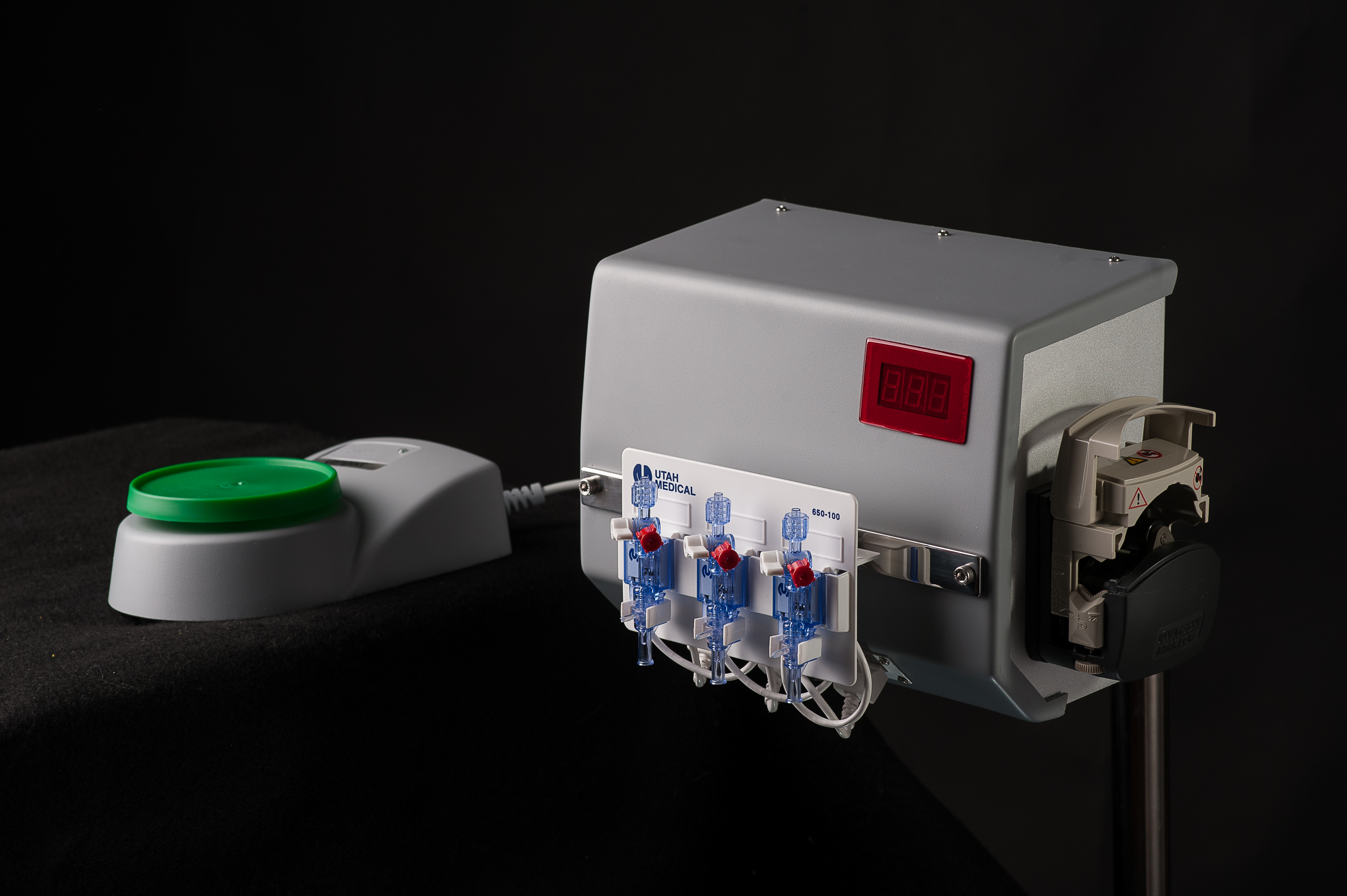

Partes componentes
Módulo principal acondicionador de señales biológicas.
Organizador para transductores de presión.
Tres (3) transductores de presión DELTRAN DPT 200, con vía adicional para facilidad de purgado.
Transductor gravimétrico de volumen de perfusión TVI incorporado en el módulo principal
Transductor gravimétrico de flujo y volumen de micción, UROFLUJÓMETRO.
Preamplificador electromiográfico, PRE-EMG.
Pie de urodinamia de acero inoxidable robusto y móvil.
Sillón de Urodinamia con respaldo y apoyabrazos.
Embudo plástico y jarra colectora.
Software de control para la realización de estudios urodinámicos Ecud 10 bajo entorno Windows (soporta XP, Vista, Seven, Win 8, Win 10).
Software de control para la realización de estudios de Uroflujometría Ace 7 bajo entorno Windows (soporta XP, Vista, Seven, Win 8, Win 10).
Uroflujometría Computarizada ECUD |
||
Capacidad de medición |
800 ml. Error: +/- 2 ml |
|
Resolución: |
12 bits = 0,25 ml |
|
Urodinamia ECUD |
||
Presión |
Rango |
-80 a +300. Error: +/- 1 cmH2O |
Resolución |
12 bits = 0,1 cmH2O |
|
Escalas |
25, 50, 100, 150, 200, 250 cmH2O |
|
Volumen de perfusión |
Rango |
0 a 1800. Error: +/- 2 ml |
Resolución |
12 bits = 0,5 ml |
|
Escalas |
100, 200, 300, 500, 700, 1000 ml |
|
Flujo y Volumen de micción |
Rango de flujo |
0 a 60 ml/s. Error: +/- 1 ml/s |
Resolución de flujo |
12 bits = 0,25 ml/s |
|
Escalas de flujo |
10, 20, 30 , 40, 50 y 60 ml/s |
|
Rango de volumen |
0 a 800 ml. Error: +/- 2 ml |
|
Resolución de volumen |
12 bits = 0,25 ml |
|
Escalas de volumen |
100, 200, 300, 500, 700 y 1000 ml. |
|
Electromiografía |
Ganancia del amplificador |
2000 a 200.000 |
Ancho de banda de entrada: |
2 Hz a 5 KHz. |
|
Filtro de línea incluido (Notch). Salida de señal integrada (BW 10 Hz). Fuente de alimentación totalmente aislada. Funcionamiento con electrodos de superficie o aguja.
|
||
Bomba de Infusión
|
|
